利達JQB-HX2132可燃氣體探測器安裝與布線
文章來自：利達消防設備 發布時間：2017-05-27 15:09
警告：安裝JQB-HX2132可燃氣體探測器之前，請切斷回路的電源并確認全部底座已安裝牢靠。
1、JQB-HX2132安裝方法：

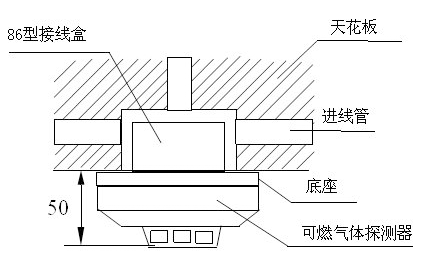

點型可燃氣體探測器安裝示意圖如圖所示，預埋盒可采用86H50型標準預埋盒。
JQB-HX2132 安裝示意圖
2、JQB-HX2132布線要求：
總線(BUS)采用RVS-2×1.0mm2或1.5mm2線，電源線采用BV-2×1.0mm2或1.5mm2線；穿金屬管(線槽)或阻燃PVC管敷設。

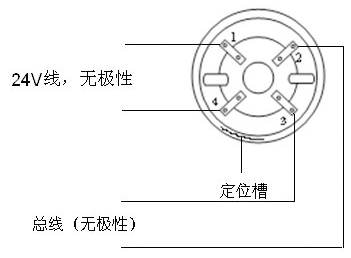

JQB-HX2132 接線示意圖
